HUAWEI Back Up Box B0 – do serii falowników L1

Opis

Huawei Backup Box B0

Moduł zasilania awaryjnego falowników trójfazowych Huawei serii L1.

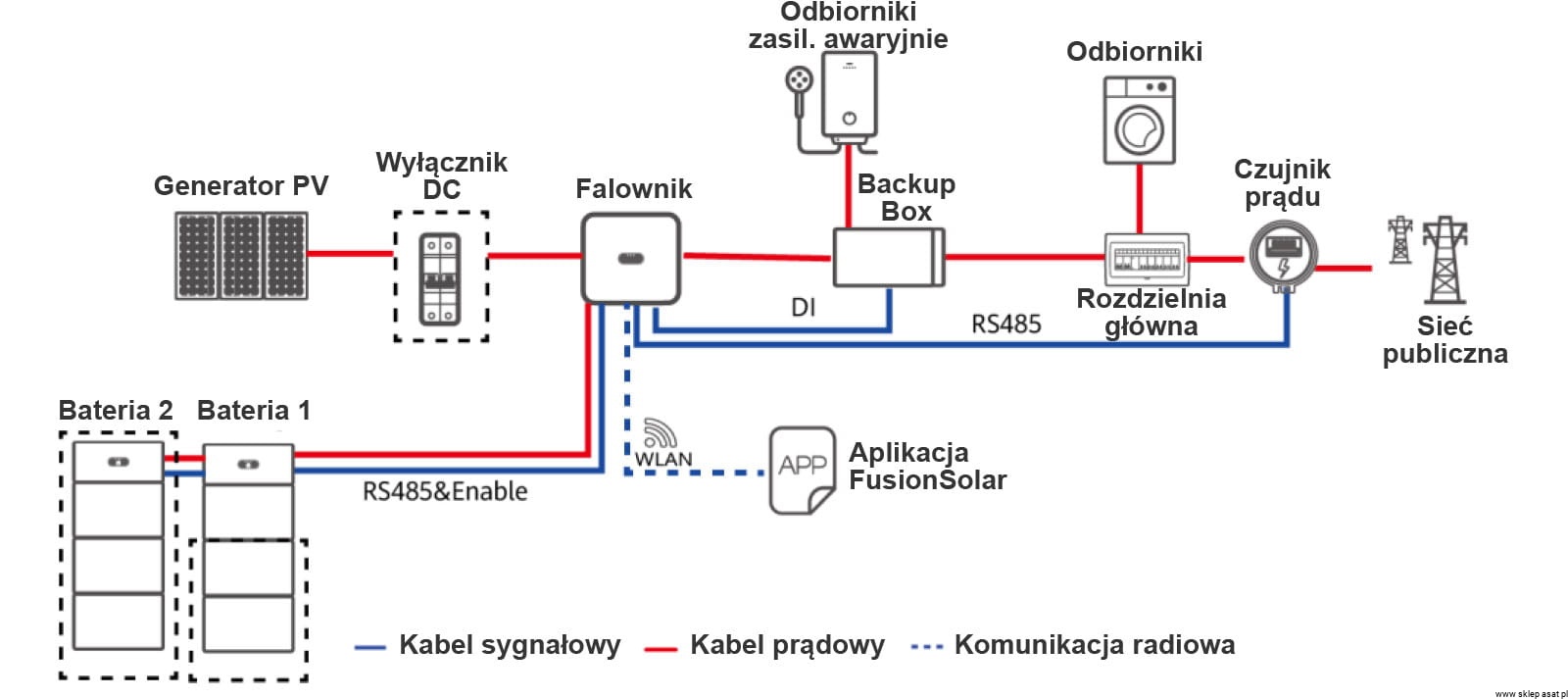

Urządzenie Backup Box B0 jest używane w systemach instalacji PV na dachach budynków do sterowania stanem pracy sieciowej i wyspowej falownika trójfazowego Huawei serii L1.
W razie awarii sieci (zaniku napięcia) falownik przełącza się do stanu pracy wyspowej i dostarcza zasilanie do odbiorników niepodłączonych do sieci elektroenergetycznej w trybie zasilania rezerwowego.
W przypadku instalowania urządzenia Backup Box B0 na zewnątrz budynku należy unikać wystawiania go na bezpośrednie działanie promieni słonecznych.
Zaleca się instalowanie go w osłoniętym miejscu lub zainstalowanie na nim osłony. W obwodzie urządzenia Backup Box B0 po stronie sieci elektroenergetycznej musi być zainstalowane zabezpieczenie przepięciowe SPD.

Podstawowe cechy:

• Moduł zasilania awaryjnego falowników trójfazowych Huawei serii L1
• Wydzielony obwód jednofazowy, maksymalna moc 5kVA , IP 65, masa 11,00 kg.
• Kompatybilny z falownikami Huawei model L0 i L1
• Niezawodne zasilanie rezerwowe 1-fazy
• Automatyczne wykrywanie zaniku napięcia w sieci i przełączenie na akumulator
• Maksymalna moc pozorna 5,0kVA

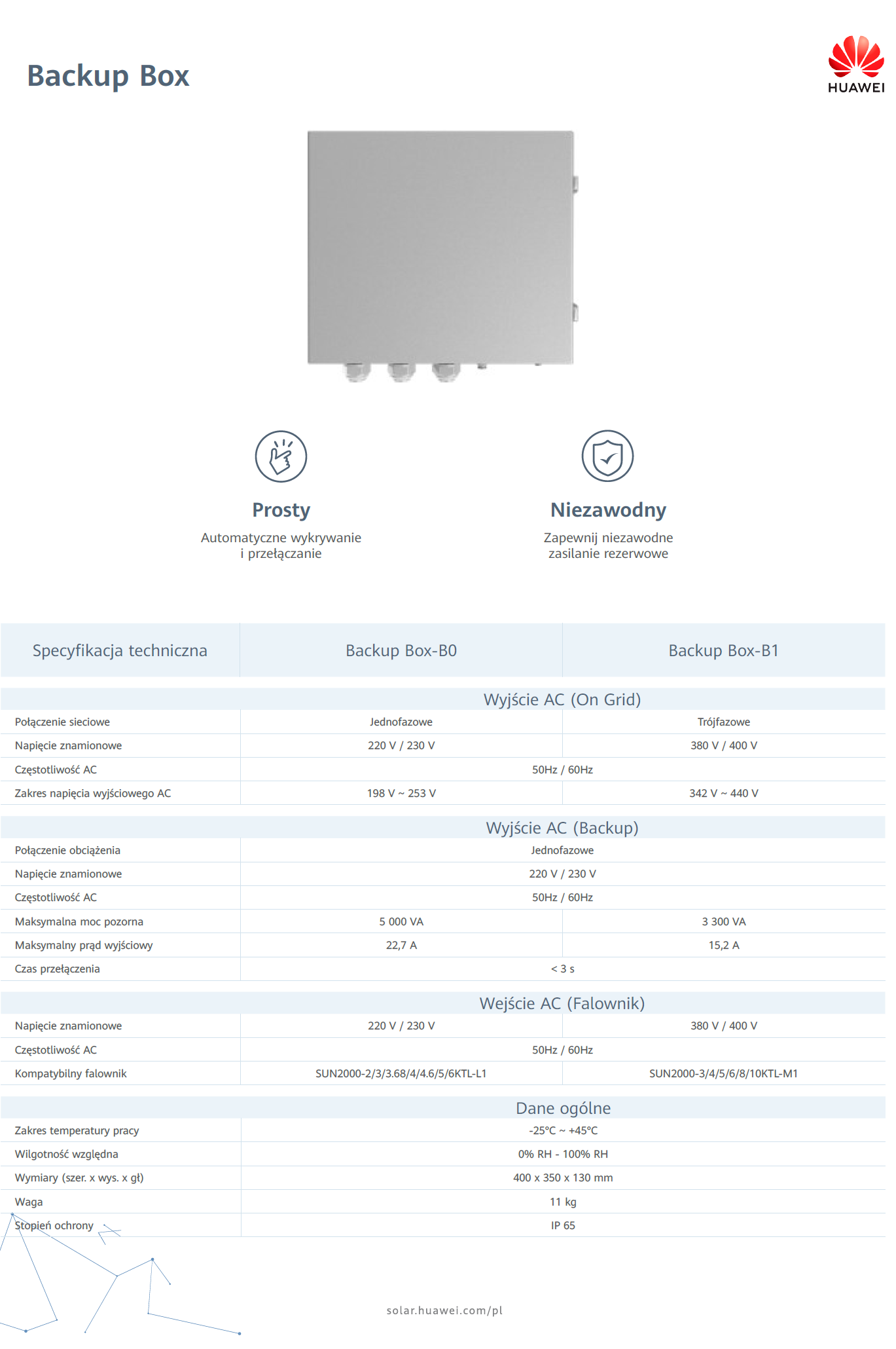

Dane techniczne:

Wyjście AC – sieć nN:

• Instalacja 1-fazowa
• Napięcie znamionowe – 220VAC/230VAC
• Częstotliwość znamionowa – 50Hz/60Hz
• Zakres napięć AC – 198VAC – 253VAC

Wyjście AC – BACKUP:

• Instalacja – 1-fazowa
• Napięcie znamionowe – 220VAC/230VAC
• Częstotliwość znamionowa – 50Hz/60Hz
• Moc maksymalna – 5,0kVA
• Prąd maksymalny – 22,7A
• Czas przełączania <3s

Wejście AC – falownik:

• Napięcie znamionowe – 220VAC/230VAC
• Częstotliwość znamionowa – 50Hz/60Hz
• Kompatybilne falowniki – SUN2000-2/3/3,68/4/4,6/5/6KTL-L1
• Zakres temperatury pracy -25° Cdo + 45°C
• Wilgotność względna 0-100%
• Wymiary 400x350x130 mm
• Waga – 11,00 kg
• Szczelność – IP65
